Fasada z tkaniny to jeden z tych pomysłów, który wygląda łatwo i wcale tak nie jest. Przejdź obok hali stadionu, klatki schodowej parkingu lub nowego węzła komunikacyjnego, a często zobaczysz napiętą, delikatnie zakrzywioną powłokę z powlekanego materiału, wykonującą pracę taką, jaką kiedyś wykonywały panele z cegły, szkła lub aluminium – cieniowanie, ekranowanie, starzenie się i kształtowanie budynku jednocześnie.
W tym przewodniku omówiono, czym właściwie jest fasada z tkaniny, systemy użyte do jej zbudowania, tekstylia znajdujące się za powierzchnią oraz praktyczne punkty, które warto sprawdzić przed określeniem specyfikacji. Celem jest raczej roboczy obraz niż oferta sprzedażowa, niezależnie od tego, czy projektujesz, konstruujesz, czy kupujesz materiał.
Czym właściwie jest fasada z tkaniny
Elewacje tekstylne należą do szerszej rodziny zwanej architekturą tekstylną. Zasada jest prosta: tkanina techniczna jest utrzymywana pod napięciem za pomocą stalowej lub aluminiowej konstrukcji nośnej, a tkanina ta staje się powierzchnią otaczającą. Nie ma za nim sztywnego wypełnienia. Kształt wynika ze sposobu cięcia, wstępnego naprężenia i zakotwienia membrany.
Dominują dwie idee strukturalne. W pierwszym przypadku tkanina jest wciągana w podwójnie zakrzywioną powierzchnię pomiędzy masztami, kablami lub łukami – klasyczną membranę rozciągliwą. W drugim przypadku płaskie lub jednozakrzywione panele są napinane wewnątrz ram i mocowane z powrotem do budynku podobnie jak okładzina. Obydwa wyglądają jak uliczne tkaniny, a mimo to zachowują się zupełnie inaczej pod względem rozpiętości, ruchu i szczegółów.
Funkcje fasady wykraczają daleko poza dekorację. Odpowiednio zaprojektowana powłoka przenosi obciążenie wiatrem z powrotem na konstrukcję, odprowadza wodę deszczową, filtruje światło dzienne, a w przypadku materiałów o otwartym splocie umożliwia przepływ powietrza. To lekka koperta budynku, a nie baner zawieszany na ścianie.
Trzy sposoby budowania fasady z tkaniny
Większość projektów opiera się na jednym z trzech podejść, a czasami łączy je na tej samej wysokości. Poniższa tabela pozwala szybko sprawdzić, który z nich pasuje do danego briefu.
| Systemu | Jak to działa | Gdzie to pasuje |
|---|---|---|
| Fasada z membraną rozciągliwą | Powlekana tkanina wstępnie naprężona w podwójnie zakrzywioną powierzchnię nad masztami, łukami lub kablami | Wejścia, pawilony, parkingi, hale stadionów |
| Fasada z paneli tekstylnych | Panele płaskie lub jednozakrzywione naprężone w ramach aluminiowych i przymocowane do konstrukcji | Remont, ekranizacja, elewacja, oznakowanie |
| Otwarta fasada z siatki | Siatka tkana powlekana PCV o kontrolowanym współczynniku otwartości, napinana lub obramowana | Osłony przeciwsłoneczne, kontrola olśnień, konstrukcje parkingowe, dekoracje ścienne |
| Fasada z poduszką pneumatyczną | Nadmuchane powietrzem poduszki z folii lub tkaniny utrzymywane przez ramę lub siatkę kablową | Fasady i dachy, gdzie wymagana jest wysoka przezroczystość |
Systemy panelowe zwykle nadają się do renowacji, ponieważ ramy mają regularną siatkę, a poszczególne panele można wymieniać bez dotykania pozostałych. Praca rozciągająca wymaga od inżyniera więcej, ale nagradza go swobodą kształtu i długimi rozpiętościami. Siatka jest zazwyczaj najbardziej ekonomicznym sposobem na ograniczenie nasłonecznienia na przeszklonej elewacji bez całkowitego zamykania wentylacji.
Dlaczego projektanci wciąż wracają do fasad z tkaniny
- Niska waga. A powlekana membrana poliestrowa waży ułamek przeszkleń lub paneli prefabrykowanych, więc nośna konstrukcja stalowa może być znacznie lżejsza. W istniejących budynkach często stanowi to różnicę między kontynuacją projektu a odłożeniem go na półkę.
- Światło dzienne bez odblasków. Półprzezroczyste membrany rozpraszają światło w przestrzeń za nimi, łagodząc ostry kontrast uzyskiwany z nieobrobionego szkła.
- Ochrona przed promieniowaniem UV i warunkami atmosferycznymi. Pokryta powłoka blokuje większość promieniowania ultrafioletowego, co chroni wykończenia wnętrz, meble i mieszkańców.
- Korzyści termiczne. Warstwy cieniujące i wentylowane wnęki zmniejszają obciążenie chłodzenia, chociaż rzeczywiste oszczędności zależą w dużej mierze od orientacji i szczegółów, dlatego modeluj konkretny przypadek.
- Formuj wolność. Krzywe, stożki i powierzchnie antyklastyczne pojawiają się naturalnie w naprężonej tkaninie w sposób, który jest kosztowny lub niemożliwy w przypadku sztywnych okładzin.
- Szybkość i koszt. Membrany są spawane w fabryce i szybko instalowane na miejscu, co skraca fazę budowy narażoną na warunki atmosferyczne.
- Użyteczność. Dzięki solidnym detalom i rozsądnemu czyszczeniu dobrze powleczona membrana PCV będzie służyć przez wiele lat, a uszkodzone panele można wymieniać indywidualnie.
Materiały znajdujące się za membraną
Prawie każda fasada z tkaniny, którą widzisz w pracach komercyjnych, zaczyna się od tkanej tkaniny poliestrowej. Tkanina zapewnia wytrzymałość na rozciąganie; powłoka zajmie się resztą. PVC to najważniejsza powłoka — sprawia, że tkanina jest wodoodporna, zgrzewalna i wytrzymała. Na wierzchu znajduje się cienka warstwa nawierzchniowa, zwykle PVDF lub akryl, która zapewnia powierzchnię odporną na brud, promieniowanie UV i blaknięcie kolorów.
Różnica między przeciętną fasadą a fasadą, która dziesięć lat później nadal wygląda dobrze, często wynika z warstwy nawierzchniowej i ciężaru powłoki. Cięższe powłoki zapewniają lepszą odporność na ścieranie i wytrzymałość spoiny, podczas gdy wykończenie PVDF generalnie utrzymuje kolor i usuwa brud lepiej niż podstawowe wykończenie akrylowe, za wyższą cenę.
Materiał PVDF 1100G 1100 g/m², PVC, 层聚酯基布加PVDF, 兼顾强度、透光与焊接，适合作为大跨度张拉膜结构的选型起点。 Zobacz produkt → W przypadku prac rozciągających o dużej rozpiętości powszechnym punktem wyjścia jest rozciągliwa tkanina membranowa PVDF o gramaturze 1100 g/m²: równoważy ona wytrzymałość, przezroczystość i wagę manipulacyjną, a także zapewnia niezawodne zgrzewanie w fabryce. Tam, gdzie obciążenia rosną lub przęsła rozciągają się dalej, specyfikacje zwykle idą w stronę cięższej membrany architektonicznej.
Szkło powlekane PTFE i folia ETFE to to samo pojęcie i często porównywane z PVC. Każdy z nich oferuje inny kompromis w zakresie przejrzystości, samooczyszczania i kosztów, dlatego warto go sprawdzić, zanim projekt się zawiesi.
Dopasowanie tekstyliów do pracy
Sama waga nie powie Ci, czy tkanina pasuje do elewacji. Rodzaj powłoki, przędza, splot, wykończenie powierzchni i odporność na ogień mają znaczenie i wzajemnie na siebie oddziałują. Poniższa tabela pokazuje, jak typowe specyfikacje pokrywają się w praktyce.
| Typowa specyfikacja | Baza i powłoka | Zastosowanie fasadowe |
|---|---|---|
| Membrana budowlana o gramaturze 950 g/m² | Podstawa poliestrowa z wykończeniem PVDF i akrylem | Zadaszenia średniej rozpiętości, mniejsze elewacje odporne na rozciąganie |
| Membrana rozciągliwa o gramaturze 1100 g/m2 | Baza poliestrowa, warstwa nawierzchniowa PVDF | Wytrzymałe fasady, konstrukcje wejściowe, zacienione dachy |
| Membrana architektoniczna o gramaturze 1250 g/m² | Baza poliestrowa, gruba powłoka nawierzchniowa PVDF | Membrany o dużej rozpiętości i dużych obciążeniach, przeznaczone na stadiony i transport |
| Siatka powlekana o gramaturze 400 g/m² | Siatka poliestrowa, powłoka PCV | Osłony przeciwsłoneczne, kontrola odblasków, dekoracja ścian zewnętrznych |

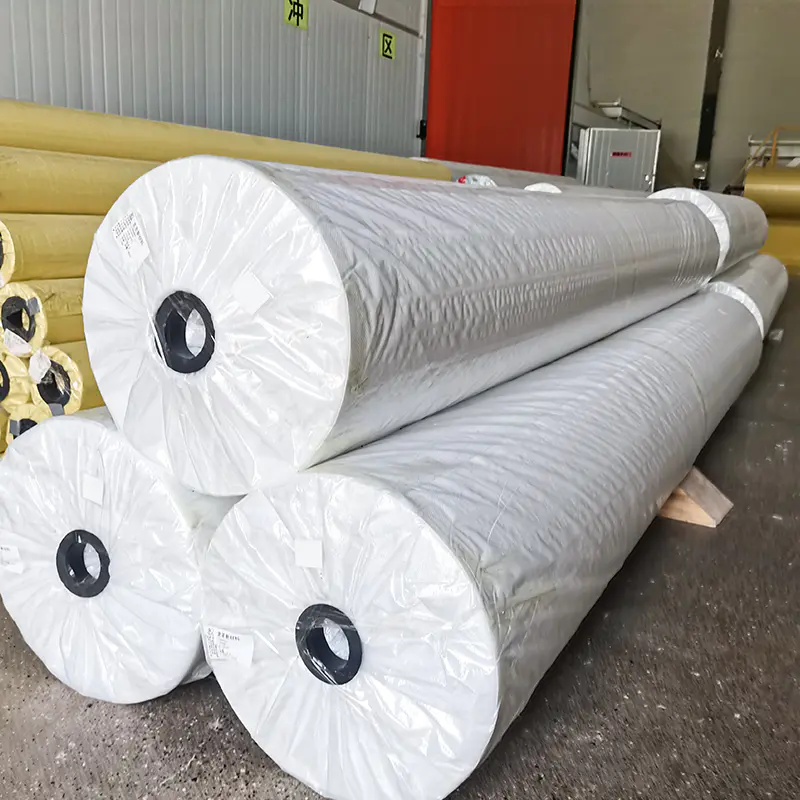

1250G PVDF jest dostępny 1250 g/m², TiO₂与PVDF 面层及B1阻燃, 7300N/7000N 5cm, 适合大跨度及高紫外项目选型. Zobacz produkt → Czytanie arkusza danych to jedno; dopasowanie go do rzeczywistej wysokości to kolejna sprawa. Poproś o próbki z konkretnej partii, przeprowadź próbę spawania i sprawdź, jak materiał zachowuje się po złożeniu, zaciśnięciu i przeciągnięciu przez narożnik. Te małe testy wychwytują większość problemów na długo przed instalacją.
Cieniowanie, odblaski i otwartość
Siatka to cichy bohater fasad materiałowych. Ponieważ splot nie jest całkowicie zamknięty, tkanina ma współczynnik otwartości — proporcję otwartej powierzchni w materiale. Ta pojedyncza liczba decyduje o tym, przez co widać, ile promieniowania słonecznego przechodzi i jakie ciśnienie wiatru wytwarza fasada.
Jeśli chcesz zagłębić się w fizykę, to wyjaśnienie jak współczynnik otwartości zmienia zarówno wydajność, jak i widoczność jest użytecznym punktem wyjścia. Krótko mówiąc, niski współczynnik otwartości zapewnia gęstszy ekran i lepszą kontrolę światła słonecznego, ale ogranicza widzenie na zewnątrz i może sprawiać wrażenie zamknięcia od wewnątrz. Większa otwartość utrzymuje widok i umożliwia przepływ powietrza, kosztem efektywności zacienienia.
400G PVC 涂层聚酯遮阳网布 400 g/m², PVC涂层聚酯网布,透气遮阳且B2阻燃，适合西晒玻璃、植物屏或停车楼等半通透遮阳场景。 Zobacz produkt → Siatka powlekana średniej klasy jest często kompromisem, który sprawdza się w przypadku przeszkleń skierowanych na zachód, ekranów roślinnych lub tarasu parkingowego. Przepuszczalne powierzchnie zmniejszają również napór wiatru, dlatego ramy i kotwy mogą być lżejsze niż te wymagane w przypadku uszczelnionej membrany.
Co sprawdzić przed określeniem
- Wytrzymałość na rozciąganie i rozdarcie w zamierzonej rozpiętości, z danymi testowymi w rzeczywistym zakresie temperatur roboczych, a nie tylko w 20°C.
- Przyczepność powłoki i wytrzymałość spoiny – fasada jest tak dobra, jak jej szwy.
- Klasyfikacja ogniowa dla rynku, na którym budujesz, w tym wszelkie wymagania dotyczące dymu i kropel.
- Utrzymanie koloru i połysku w świetle UV, idealnie poparte efektami przyspieszonego starzenia.
- Detalowanie krawędzi, narożników i przejść, czyli tam, gdzie zaczyna się większość niepowodzeń.
- Ruch: membrany oddychają temperaturą i wiatrem, dlatego mocowania muszą to umożliwiać.
- Konserwacja: częstotliwość czyszczenia, strategia dostępu oraz możliwość ponownego pokrycia materiału lub wymiany panel po panelu.
Gdzie najlepiej pasują elewacje materiałowe
Tekstylne powłoki sprawdzają się na węzłach komunikacyjnych i wielopoziomowych parkingach, gdzie wentylacja i światło dzienne liczą się bardziej niż separacja termiczna. Pasują do hal stadionów, hal sportowych i obiektów treningowych, pawilonów parkowych i obiektów krajobrazu, dziedzińców i zadaszonych ciągów komunikacyjnych szkół, ekranów handlowych i wystawowych oraz ekranów wentylowanych zasłaniających obszary zakładowe na budynkach przemysłowych i logistycznych.
Są mniej wygodne tam, gdzie wymagana jest prawdziwa separacja akustyczna, bezpieczna obudowa lub pełne zaciemnienie. W takich przypadkach tkanina zwykle sprawdza się jako druga warstwa na konwencjonalnej ścianie, a nie jako jedyna bariera.
Partner, który zna powłokę
Powlekamy tkaniny od 2010 roku, produkując poliester powlekany PCV, siatkę PCV, siatkę TPU i membrany architektoniczne z naszej bazy w parku przemysłowym Qianjiang w Haining. Duża część wysyłanych przez nas towarów trafia na konstrukcje rozciągliwe, daszki i ekrany zacieniające, więc najczęściej słyszymy pytania praktyczne: jaka gramatura, jaka powłoka nawierzchniowa, jak materiał się zgrzewa i jak będzie wyglądał po kilku latach na słońcu.
Możesz przeglądać naszą ofertę membran architektonicznych i tkanin siatkowych aby zobaczyć porównanie specyfikacji, a nasz zespół chętnie omówi gramaturę, powłoki nawierzchniowe i próby spawania, zanim specyfikacja zostanie zatwierdzona. Wysłanie próbki detalu, który Cię niepokoi, jest zwykle szybsze niż długi wątek e-mailowy.
Elewacje z tkaniny nagradzają wczesną współpracę. Wprowadź do rozmowy wykonawcę membrany i dostawcę materiału, gdy geometria jest nadal elastyczna, a szczegóły – mocowania, drenaż, połączenia ruchome, strategia wymiany – zwykle układają się w sposób naturalny. Zostaw je do czasu przetargu, a te same detale staną się kosztownymi problemami do rozwiązania na miejscu.
Jeśli zastanawiasz się nad nadchodzącą elewacją, zacznij od trzech pytań: co ma spełniać elewacja, jak długo powinna trwać i kto będzie ją konserwował. Odpowiedzi zawężą wybór materiału szybciej niż jakikolwiek katalog.
