Przejdź obok dowolnego budynku ze szklanymi fasadami w jasne popołudnie, a poczujesz problem. Światło słoneczne przechodzi przez szybę, uderza w powierzchnię wewnątrz i zamienia się w ciepło, które układ chłodzenia musi następnie usunąć. Cieniowanie architektoniczne to praktyka przerywania tej sekwencji, zanim się ona rozpocznie. To także jeden z nielicznych posunięć projektowych, który poprawia komfort mieszkańców, zmniejsza zapotrzebowanie na energię, a jednocześnie nadaje fasadzie charakteru.
W tym przewodniku omówiono, jak strategie zacieniania zmieniają się w zależności od orientacji, gdzie powlekane tkaniny i ekrany siatkowe pasują do żaluzji i żeberek oraz co warto sprawdzić przed wyborem materiału do trwałej instalacji zacieniającej.
Jak cieniowanie architektoniczne robi dla budynku
Urządzenie zacieniające przechwytuje bezpośrednie promieniowanie słoneczne, zanim dotrze ono do szyby lub ściany. Następują trzy korzyści. Po pierwsze, spada zysk ciepła słonecznego, więc instalacja chłodnicza może być mniejsza i pracować przez mniej godzin w roku. Po drugie, kontrolowane jest olśnienie, co ma większe znaczenie, niż wiele osób oczekuje w biurach, salach lekcyjnych i oddziałach, gdzie ekrany i powierzchnie robocze znajdują się blisko okien. Po trzecie, chroniona jest sama fasada i znajdujące się za nią materiały: powłoki, uszczelniacze i wykończenia wnętrz starzeją się wolniej, jeśli nie są wypalane bezpośrednio na słońcu.
Cieniowanie to nie tylko kwestia zakrycia szkła. Dobrze przemyślane urządzenie blokuje letnie słońce padające pod dużym kątem, przepuszczając jednocześnie zimowe słońce padające pod dużym kątem, a jednocześnie zapewnia wystarczającą ilość światła dziennego, aby przestrzeń sprawiała wrażenie otwartej. Nadmierne zacienienie to prawdziwa awaria: w pomieszczeniach przyciemnia się, włącza się sztuczne oświetlenie, a energia zaoszczędzona na chłodzeniu jest ponownie wydawana na lampy.
Dlaczego orientacja wpływa na każdą decyzję dotyczącą cieniowania
Ponieważ słońce podąża przewidywalną ścieżką, orientacja mówi więcej o właściwej reakcji na zacienienie niż jakikolwiek inny pojedynczy czynnik. Poniższa tabela podsumowuje logikę, którą stosuje większość projektantów na półkuli północnej; na półkuli południowej północ i południe po prostu zamieniają się rolami.
| Orientacja fasady | Słoneczne wyzwanie | Metoda cieniowania, która zwykle działa |
|---|---|---|
| Południe | Wysokie letnie słońce, niskie zimowe słońce | Stałe poziome żaluzje, zwisy lub baldachimy z listew o wymiarach dostosowanych do zimowego słońca |
| Wschód i Zachód | Słońce niskokątne rano i późnym popołudniem | Pionowe lamele, głębokie ościeża, ruchome ekrany siatkowe lub przesuwane panele tekstylne |
| Północ | Przeważnie rozproszone światło, plus niskie letnie słońce w pobliżu wschodu i zachodu słońca | Minimalne cieniowanie; półki świetlne i lokalną kontrolę olśnienia, tam gdzie to konieczne |
| Świetliki dachowe i atria | Słońce wysoko nad głową przez większą część dnia | Zewnętrzne kraty żaluzjowe, daszki materiałowe lub ekrany napinane nad przeszkleniem |
Elewacje wschodnia i zachodnia są trudne. Słońce wschodzi prawie poziomo, więc zwykły zwis niewiele robi, a zyski słoneczne pokrywają się z najgorętszą częścią popołudnia. To tutaj sprawdzają się ruchome ekrany i tekstylia siatkowe, ponieważ można je rozłożyć, gdy słońce jest nisko, i schować, gdy nie jest.
Porównanie cieniowania stałego, ruchomego i tekstylnego
Urządzenia stałe
Żaluzje, brise-soleil, zwisy i głęboko zagłębione otwory nie mają ruchomych części, nie mają silników ani nie są objęte umową serwisową. Stanowią domyślny wybór w budynkach użyteczności publicznej, gdzie liczy się niezawodność. Można je precyzyjnie dobrać na podstawie danych dotyczących ścieżki słońca. Ich słabością jest brak elastyczności: są ustawione na jeden warunek projektowy i nie mogą reagować, gdy zmienia się pogoda, pora roku lub sposób wykorzystania pomieszczenia.
Systemy obsługiwane i chowane
Rolety, ekrany przesuwne, chowane markizy i płetwy obrotowe mogą być regulowane przez mieszkańców lub przez system zarządzania budynkiem. Dobrze radzą sobie ze zmiennym kątem słońca i można je schować, gdy światło dzienne lub widok liczą się bardziej niż przyrost ciepła. Kompromis jest równie jasny: silniki, gąsienice, czujniki i tkanina wymagają serwisowania, a uszkodzony ekran jest bardzo widoczną awarią.
Cieniowanie tkaniny i rozciągania
Tekstylia powlekane znajdują się pomiędzy tymi dwoma pozycjami. Zadaszenie z naprężonej membrany rozciąga się na dużą powierzchnię z niewielką liczbą podpór, dzięki czemu może zacieniać plac, chodnik, parking, halę stadionu lub plac lotniska bez wypełniania przestrzeni kolumnami. Materiał jest lekki, składa się do transportu i można go formować w zakrzywione kształty, które usztywniają się po wstępnym naprężeniu tkaniny. Powlekane membrany w zakresie od 950 do 1250 g/m2 są zwykle wybieranym wyborem w przypadku trwałych konstrukcji zewnętrznych, ponieważ powłoka jest odporna na światło ultrafioletowe i gromadzenie się brudu przez lata, a nie pory roku.

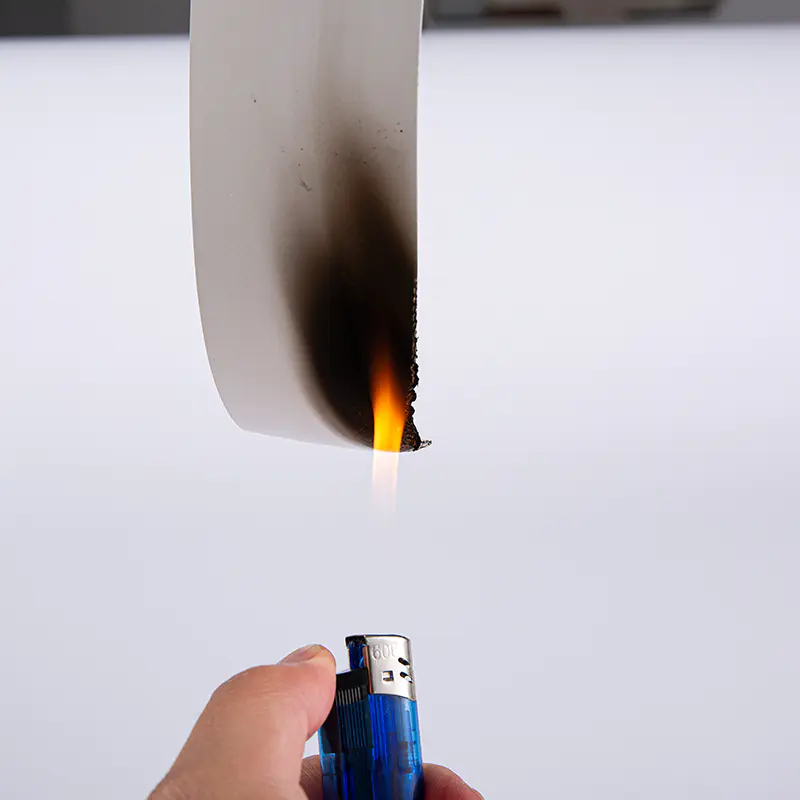

Tkanina z membraną rozciągliwą PVDF 1100G R-515 Membrana poliestrowa pokryta PVC o gramaturze 1100 g/m2 z lakierem PVDF do trwałych konstrukcji rozciągliwych, zapewniająca wysoką wytrzymałość i właściwości samoczyszczące. Zobacz produkt → Ekrany siatkowe: cieniowanie bez utraty widoku
Nie każdy problem z zacienieniem wymaga solidnego dachu. Tam, gdzie perspektywa lub wiatr mają większe znaczenie niż maksymalna kontrola światła słonecznego, często lepszym rozwiązaniem jest ekran z tkanej siatki. Kluczową liczbą jest współczynnik otwartości, czyli procent otwartej powierzchni tkaniny. Siatka o przepuszczalności około 30–50 procent filtruje użyteczną część promieniowania bezpośredniego i łagodzi odblaski, jednocześnie pozwalając pasażerom widzieć linię horyzontu i przepuszczać powietrze, co również zmniejsza napór wiatru na mocowania i ramę nośną.
Dwie powlekane siatki mogą wyglądać identycznie we wzorniku i zachowywać się zupełnie inaczej na elewacji, ponieważ splot, gramatura powłoki i wykończenie powierzchni wpływają na sposób filtrowania światła przez ekran. Krótki przegląd w jaki sposób tkaniny siatkowe są klasyfikowane i stosowane warto przeczytać, zanim wybierzesz materiały na ekran solarny.
Tkanina poliestrowa powlekana PCV o gramaturze 400G na parasole przeciwsłoneczne na zewnątrz Siatka poliestrowa powlekana PCV o gramaturze 400 g/m2 do zewnętrznych markiz przeciwsłonecznych, z przepływem powietrza, wieloma kolorami i możliwością dostosowania rozmiarów do projektów ekranów przeciwsłonecznych. Zobacz produkt → Cieniowanie jako druga skóra na fasadzie
Inne zastosowanie powlekanej siatki ma mniej wspólnego z przeszkleniem, a więcej z samą ścianą. Napięta warstwa siatki umieszczona w niewielkiej odległości przed fasadą tworzy wentylowaną drugą skórę. Zacienia ścianę przed bezpośrednim nasłonecznieniem, dzięki czemu temperatura powierzchni pozostaje niższa, a w konstrukcji gromadzi się mniej ciepła; zakrywa urządzenia obsługowe, rury deszczowe i żaluzje wentylacyjne; i nadaje dużej, płaskiej elewacji pewną głębię i wzór. Ponieważ siatka jest otwarta, ściana za nią może nadal wyschnąć, a ekran bardzo nieznacznie obciąża ramę.
Tkanina siatkowa PVC 400G do dekoracji ścian zewnętrznych Siatka poliestrowa powlekana PCV o gramaturze 400 g/m2 do wentylowanych fasad budynków, łącząca w sobie odporność na warunki atmosferyczne, wytrzymałość na rozdarcie i oddychalność, przeznaczona do dekoracji ścian zewnętrznych. Zobacz produkt → Porównanie głównych rodzin tkanin zacieniających
Większość tekstyliów zacieniających ma ten sam szkielet: a tkana poliestrowa tkanina bazowa , lity lub siatkowy, z powłoką polimerową, która spaja splot i chroni go przed światłem słonecznym i wodą. Na etapie specyfikacji liczy się skład chemiczny powłoki, gramatura tkaniny i jej otwartość.
| Rodzina tkanin | Typowa waga | Najlepiej nadaje się do | Co to wnosi |
|---|---|---|---|
| Tkanina siatkowa powlekana PCV | 280 do 400 g/m2 | Rolety, filtry przeciwsłoneczne, ekrany elewacyjne | Otwartość, kontrola olśnienia, przepuszczalność wiatru |
| Tkanina namiotowa i namiotowa pokryta PCV | 650 do 850 g/m2 | Markizy, zadaszenia, zadaszenia eventowe i targowe | Wodoodporność, możliwość blokowania, zgrzewalne szwy |
| Membrana architektoniczna PVDF lub akrylowa | 950 do 1250 g/m2 | Trwałe struktury cieniujące na rozciąganie | Długoterminowa stabilność UV, wysoka wytrzymałość na rozciąganie, łatwa do czyszczenia powierzchnia |
Praktyczna lista kontrolna specyfikacji
Niezależnie od tego, czy ekran trafi na okno szkoły, czy na halę transportową, te same pytania decydują o tym, czy po pięciu latach instalacja nadal będzie wyglądać dobrze.
- Zacznij od danych dotyczących ścieżki słońca dla rzeczywistego miejsca, a nie od fotografii innego projektu.
- Zanim zdecydujesz się na kolor, ustal współczynnik otwartości lub transmisję światła, jakiej potrzebujesz.
- Zdecyduj wcześniej, czy ekran musi być chowany, i jednocześnie zaplanuj dostęp w celu konserwacji.
- Zapytaj o rodzaj powłoki i wagę powłoki, a nie tylko o całkowitą wagę tkaniny. Dwie tkaniny o tej samej gramaturze mogą starzeć się bardzo różnie.
- Sprawdź wytrzymałość na rozciąganie, rozdarcie i szwy pod obciążeniem wiatrem w punktach mocowania.
- Potwierdź skuteczność ogniową zgodnie z lokalnymi przepisami i uzyskaj pisemny dowód testu.
- Zaplanuj czyszczenie od początku: łagodny detergent, miękka szczotka, brak agresywnych rozpuszczalników i wzrokowa kontrola naprężonych krawędzi dwa razy w roku.
Co widzimy od strony fabryki
Nasze własne doświadczenia w tej dziedzinie rozpoczęły się w 2010 roku w Haining, gdzie poliestrowe tkaniny bazowe powlekane są systemami PVC, PVDF i akrylowymi do konstrukcji membranowych, namiotów, markiz i ekranów przemysłowych. Po tej stronie łańcucha dostaw najczęstszym błędem jest określenie materiału na podstawie zdjęcia lub samej liczby wagowej. Waga mówi, ile jest materiału; nie mówi nic o tym, jak została opracowana powłoka, jak gęsto tkana była tkanina podstawowa ani jak zostaną wykończone krawędzie.
Jeśli projekt cieniowania jest na wczesnym etapie, warto najpierw ustalić orientację, odstęp między punktami mocowania i pożądaną otwartość. Dla każdego, kto chce bezpośrednio porównać specyfikacje, produkowane przez nas tkaniny powlekane obejmują wszystkie trzy rodziny opisane powyżej, a próbki fizyczne pozostają najszybszym sposobem sprawdzenia, jak siatka lub membrana zachowuje się w rzeczywistym świetle.
Cieniowanie architektoniczne rzadko sprowadza się do jednego produktu. Najpierw sprowadza się to do geometrii, a następnie do materiału, który dziesięć lat później nadal będzie spełniał swoje zadanie. Uzyskaj odpowiednią orientację i otwartość, a reszta specyfikacji stanie się znacznie łatwiejsza.
